SEGround – Simulação de Sistemas de Aterramento



O SEGround é um software de simulação de sistemas de aterramento de geometrias complexas, tais como as de malhas de aterramento não retangulares, de condutores não uniformemente espaçados e com hastes de aterramento.

Utilizando o MSC – Método de Simulação de Cargas adaptado para sistemas de aterramento e fazendo uso de geometrias  básicas, tais como hastes, condutores (cilíndricos), paralelepípedos, etc., o SEGround facilita a especificação da geometria, o cálculo das correntes injetadas no solo, bem como a especificação e obtenção dos resultados (potenciais e gradientes de potencial no solo).

Suas principais características são:

•    simula sistemas de aterramento de geometria complexa (não somente malhas retangulares, mas também condutores em quaisquer disposições geométricas no solo);
•    distribuição não uniforme de corrente ao longo dos condutores;
•    considera solo estratificado em duas camadas horizontais;
•    permite o cálculo de resistências, tensões de passo e toque, potenciais transferidos, etc;
•    interface “For Windows”;
•    permite a visualização tridimensional da geometria;
•    possui diversas opções que facilitam a especificação da geometria do sistema de aterramento, bem como sua alteração/edição.

A seguir são apresentadas algumas telas de simulações com o SEGround (veja também o vídeo demonstrativo deste software).

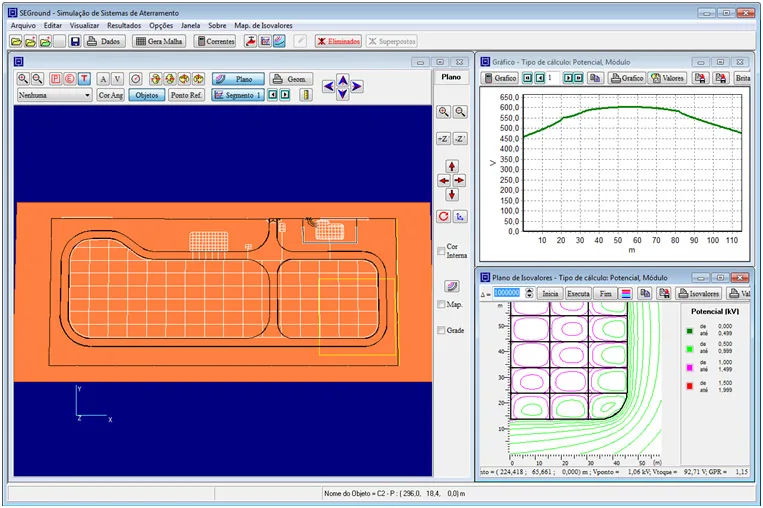

Figura 1 – Malha de uma subestação de 138 kV.

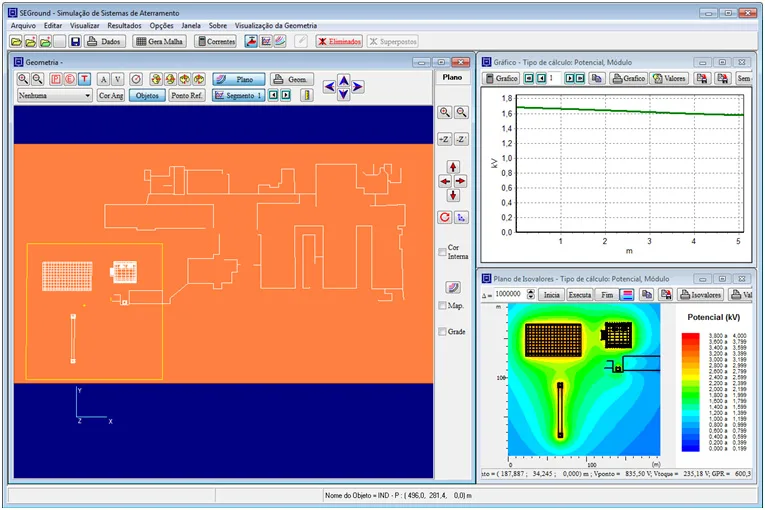

Figura 2 – Malha de uma área industrial (SPDA e malhas de aterramento de subestações).

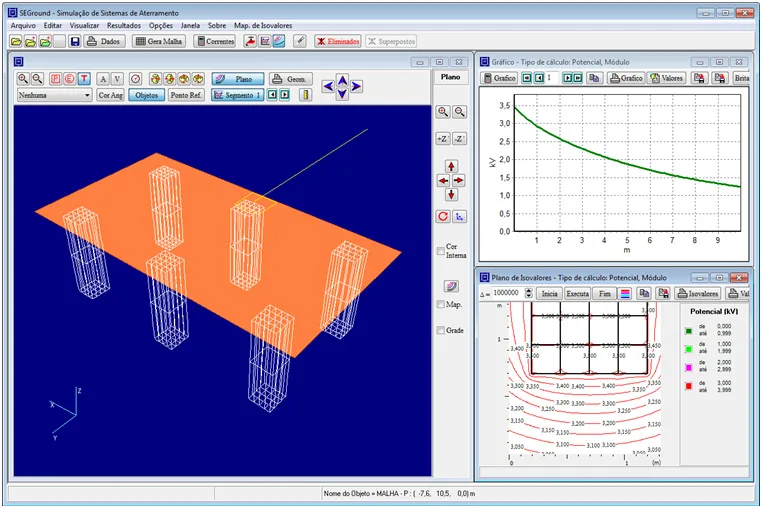

Figura 3 – Simulação de um sistema de aterramento composto por seis fundações de uma construção.
Neste caso considerou-se que eles são metálicos e, com isto,  foram simulados através de paralelepípedos.
Em amarelo : eixo onde o potencial foi calculado e a área onde foi feito o mapeamento de equipotenciais.

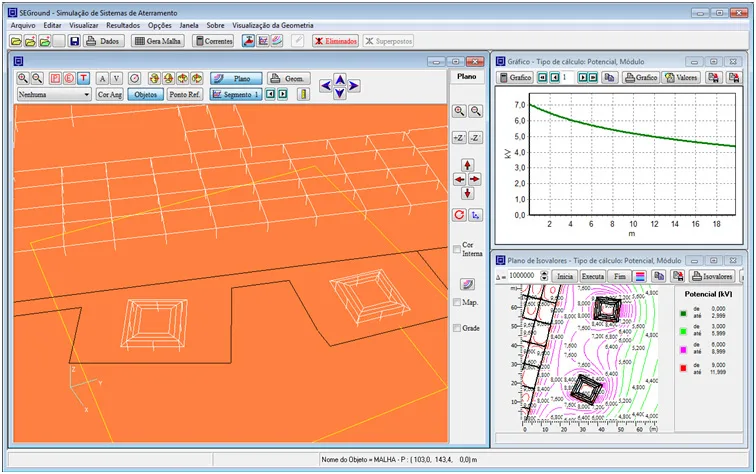

Figura 4 – Simulação de aterramentos especiais de duas estruturas de LT próximas a uma subestação.
