Sistemas de Aterramento


A NSA Consultoria e Informática apresenta ampla experiência no dimensionamento e projeto de sistemas de aterramento de subestações e linhas de transmissão, além de realizar o dimensionamento de aterramentos especiais para estruturas de LTs localizadas em área urbana (visando o controle das tensões de passo e toque).

Exemplos:

Figura 1 – Malha de aterramento de uma subestação de energia elétrica.

Figura 2 – Aterramento especial de uma estrutura de linha de transmissão localizada em área urbana (sistema de aterramento para o controle das tensões de passo e toque na estrutura).

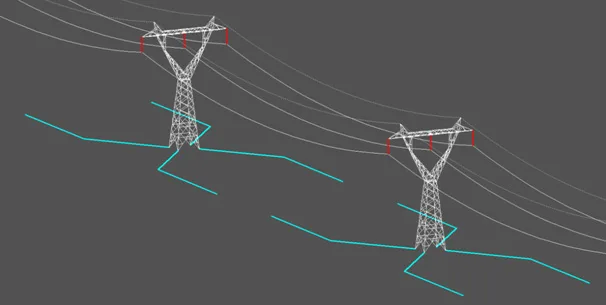

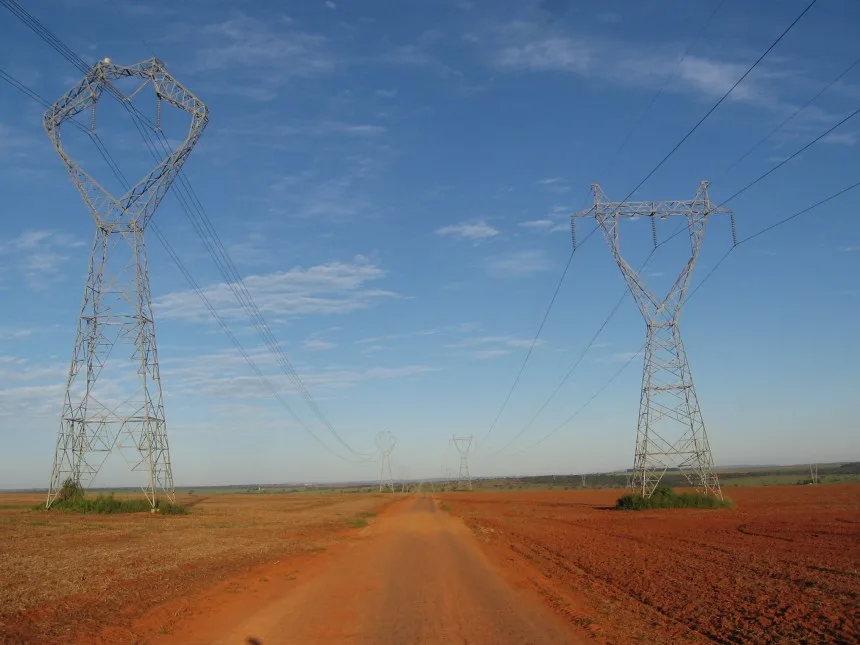

Figura 3 – Aterramento de estruturas de LTs em área rural (cabos contrapesos em disposição radial).

.

Veja também SEGround (software para simulação de sistemas de aterramento)
